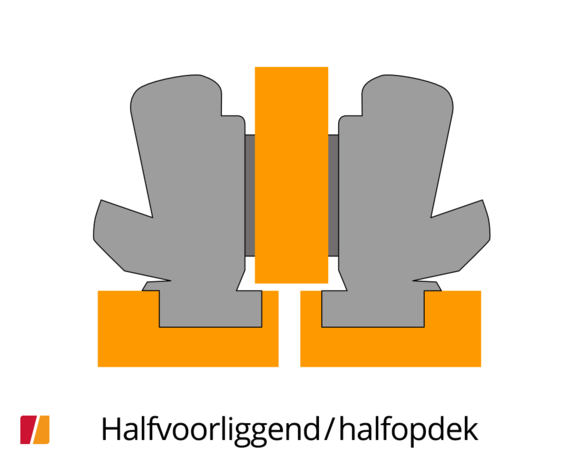

Blum groothoekscharnier CLIP top 170°, half voorliggend 71T6650
LET OP!
Blum scharnieren worden standaard zonder montageplaat geleverd. Dit is het plaatje dat tegen de zijwand van de kast gemonteerd moet worden. Deze montageplaat kunt u hier bestellen.

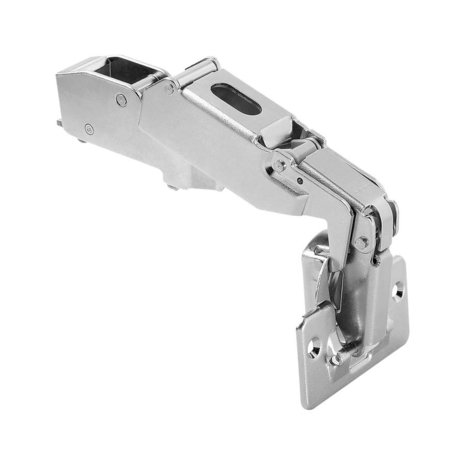

Blum groothoekscharnier met een openingshoek van 170 graden, model 71T6650.
Dit scharnier is standaard uitgevoerd met een geïntegreerd zelfsluitmechanisme. Deze veer zorgt ervoor dat het scharnier de deur tijdens het sluiten volledig dicht trekt. Een zelfsluitmechanisme is wat anders dan demping. Bij scharnieren met demping zal de deur geruisloos sluiten. De Blum groothoekscharnieren 170° zijn helaas niet leverbaar met demping.
Greeploze deur?
Optioneel is de Blum Clip Top 170° te leveren zonder zelfsluitmechanisme.
Blum Clip Top 170°, halfvoorliggend voor GREEPLOZE DEUREN Deze scharnieren kunt u gebruiken wanneer u de deur greeploos wilt kunnen openen. Bij Blum noemen we dit ook wel 'Tip-on'. Om de deur te kunnen openen kunt u de Blum scharnieren zonder zelfsluitmechanisme combineren met de
Tip-on van Blum.
Montage

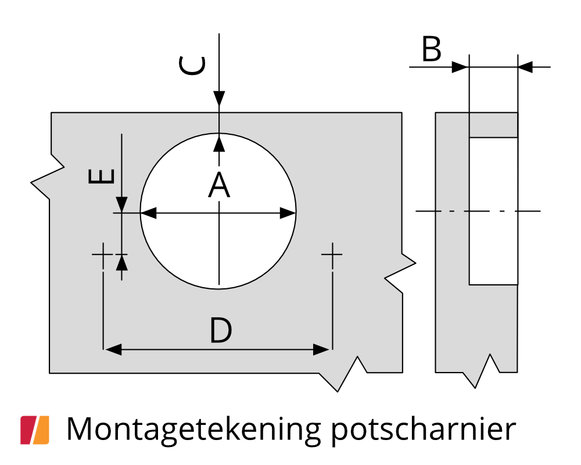

De potmaat van Blum scharnieren is 35 mm, boordiepte ca. 11 mm. De Blum clip top scharnieren kunt u bevestigen met spaanplaatschroeven, meestal
3,5 x 16 mm. Wanneer de deur dikker is dan 18 mm kunt u uiteraard langere schroeven gebruiken. U kunt ook kiezen voor de gereedschapsloze montage. Hiervoor kunt u de
Inserta scharnieren gebruiken. Bestel meteen de juiste 35 mm potboor, deze kunt u vinden door
hier te klikken. De Blum scharnieren kunnen nog versteld worden nadat deze gemonteerd zijn. Gebruik hiervoor een
PZ2 schroevendraaier. Bekijk voor meer informatie de montagehandleiding.
Montageplaat
De meest gebruikte montageplaat is die van 0 mm. Deze wordt niet standaard met het scharnier meegeleverd en kunt u hier los mee bestellen. Bij deuren met een dikte tot ca. 24 mm en een deuropdek van 14 tot 18 mm kunt u de 0 mm montageplaat gebruiken. Is de deuropdek kleiner, dan is het verstandig een dikkere montageplaat te gebruiken.
Standaard wordt geleverd:
- Blum scharnier CLIP top 170°, half voorliggend 71T6650
Essentiële toebehoren (niet meegeleverd):
-
Montageplaat
-
Spaanplaatschroeven 3,5 x 16 mm
-
Afdekkap scharnierarm (optioneel)
