Blum scharnier CLIP top 155°, half voorliggend voor greeploze deuren
LET OP!
Blum scharnieren worden standaard zonder montageplaat geleverd. Dit is het plaatje dat tegen de zijwand van de kast gemonteerd moet worden. Deze montageplaat kunt u hier bestellen.

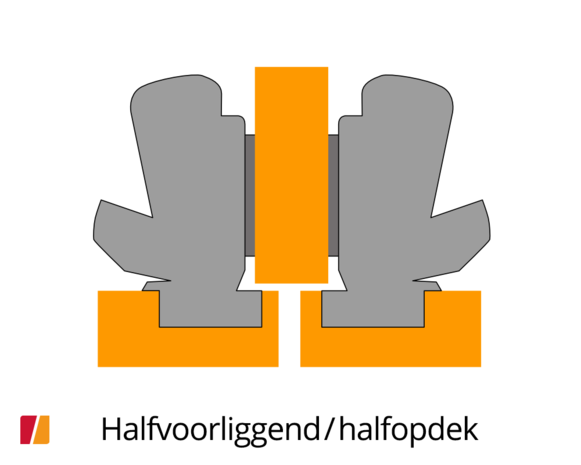

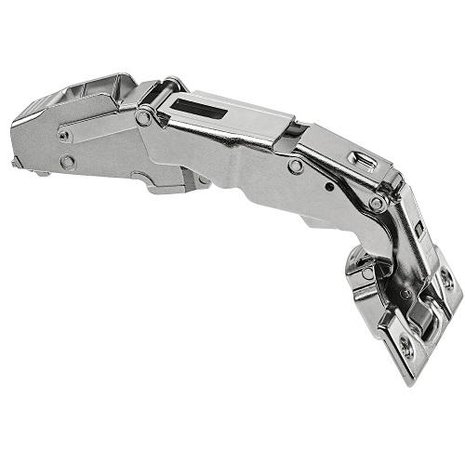

Scharnier voor half voorliggende GREEPLOZE DEUREN, model 70T7650.TL. Deze scharnieren hebben een openingshoek van 155 graden.
Dit scharnier is uitgevoerd zonder zelfsluitmechanisme. Hierdoor is dit scharnier geschikt voor het gebruik bij greeploze deuren, bij Blum ook wel Tip-on genoemd. Doordat het scharnier puur een 'draaipunt' wordt, zal de deur soepel open gaan. Om de deur te kunnen openen zult u de scharnieren moeten combineren met de
Tip-on druksnappers met magneet van Blum. De magneet in deze druksnapper zorgt ervoor dat de deur dicht blijft wanneer de deze gesloten wordt.
Blumotion
Wilt u liever een halfvoorliggend scharnier met demping? Kies dan voor de
Blum Clip Top Blumotion halfvoorliggend. Deze scharnieren zijn qua maatvoering gelijk en zijn zonder aanpassingen om te wisselen.
Montage

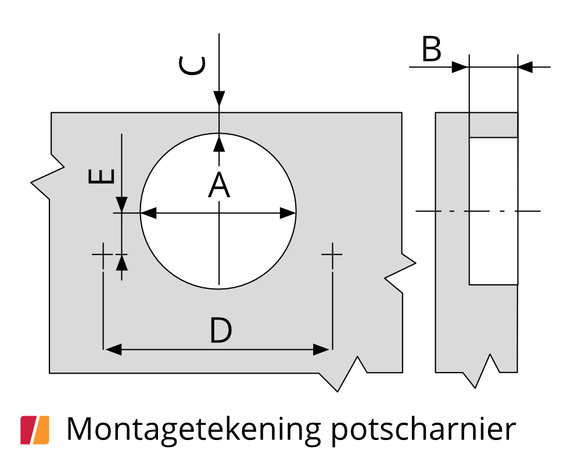

De potmaat van Blum scharnieren is 35 mm, boordiepte ca. 13 mm. De Blum clip top scharnieren kunt u bevestigen met spaanplaatschroeven, doorgaans kunt u hiervoor de maat 3,5 x 16 mm gebruiken. Wanneer de deur dikker is dan 18 mm kunt u uiteraard langere schroeven gebruiken. Bestel ook meteen de juiste 35 mm potboor, deze vind u door hier te klikken. De Blum scharnieren kunnen versteld worden nadat deze gemonteerd zijn. Gebruik hiervoor een PZ2 schroevendraaier. Bekijk voor meer informatie de montagehandleiding.
Montageplaat
De meest gebruikte montageplaat is die van 0 mm. Deze wordt niet standaard met het scharnier meegeleverd en kunt u hier los mee bestellen. Bij deuren met een dikte tot ca. 24 mm en een deuropdek van 14 tot 18 mm kunt u de 0 mm montageplaat gebruiken. Is de deuropdek kleiner, dan is het verstandig een dikkere montageplaat te gebruiken.
Standaard wordt geleverd:
-Blum scharnier CLIP top 155°, half voorliggend GREEPLOZE DEUREN 70T7650.TL
Essentiële toebehoren (niet meegeleverd):
-
Montageplaat
-
Spaanplaatschroeven 3,5 x 16 mm
-
Druksnapper
-
Afdekkap scharnierarm (optioneel)
