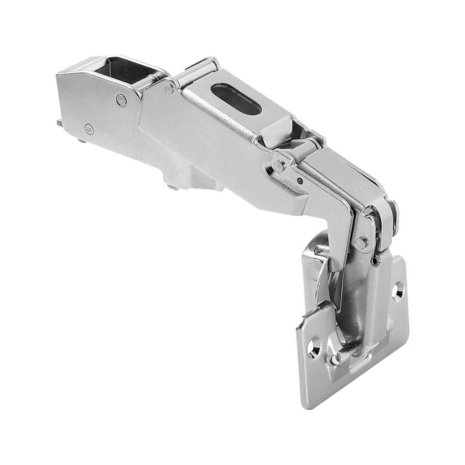

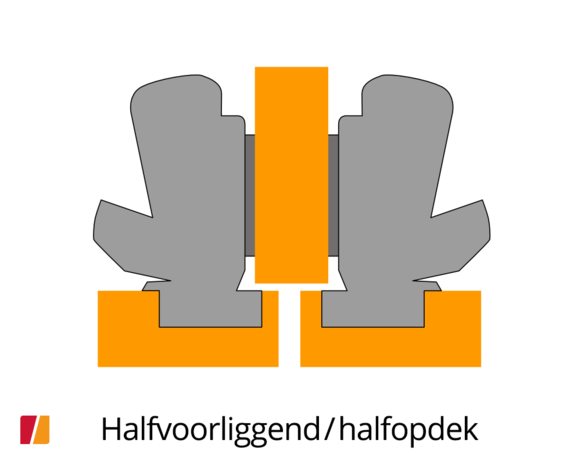

Blum groothoekscharnier CLIP top 170°, half voorliggend voor greeploze deuren

LET OP!
Blum scharnieren worden standaard zonder montageplaat geleverd. Dit is het plaatje dat tegen de zijwand van de kast gemonteerd moet worden. Deze montageplaat kunt u hier bestellen.

Blum groothoekscharnier voor greeploze deuren met een openingshoek van 155 graden model 70T6550.TL

Dit scharnier is uitgevoerd zonder zelfsluitmechanisme en daardoor speciaal voor greeploze deuren. Doordat het scharnier puur een 'draaipunt' wordt zal de deur soepel open gaan. Om de deur te kunnen openen zult u de scharnieren moeten combineren met een druksnapper. De magneet in deze druksnappers zorgt ervoor dat de deur dicht blijft wanneer deze gesloten wordt.

Montage

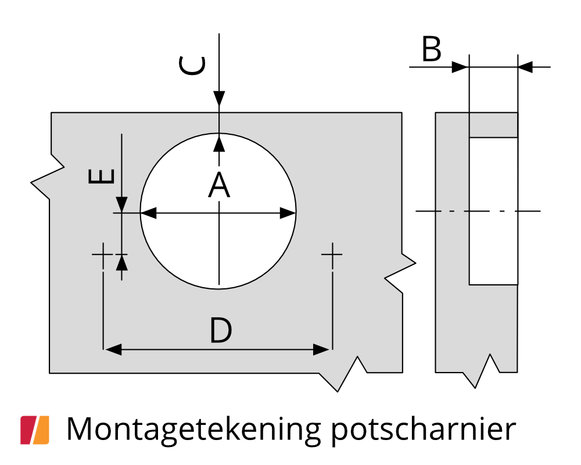

De potmaat van Blum scharnieren is 35 mm, boordiepte ca. 13 mm. De Blum clip top scharnieren kunt u bevestigen met spaanplaatschroeven, meestal 3,5 x 16 mm. Wanneer de deur dikker is dan 18 mm kunt u uiteraard langere schroeven gebruiken. Wanneer de deur dikker is dan 18 mm kunt u uiteraard langere schroeven gebruiken. Bestel ook meteen de juiste 35 mm potboor, deze vind u door hier te klikken. De Blum scharnieren kunnen versteld worden nadat deze gemonteerd zijn. Gebruik hiervoor een PZ2 schroevendraaier. Bekijk voor meer informatie de montagehandleiding.

Montageplaat

De meest gebruikte montageplaat is die van 0 mm. Deze wordt niet standaard met het scharnier meegeleverd. Bij deuren met een dikte tot ca. 24 mm en een deuropdek van 14 tot 19 mm kunt u de 0 mm montageplaat gebruiken. Is de deuropdek kleiner dan is het verstandig een dikkere montageplaat te gebruiken.


Standaard wordt geleverd:

-Blum scharnier CLIP top 170°, half voorliggend GREEPLOZE DEUREN 70T6650.TL

Essentiële toebehoren (niet meegeleverd):

- Montageplaat
- Spaanplaatschroeven 3,5 x 16 mm
- Druksnapper
- Afdekkap scharnierarm (optioneel)
