Minifix verstekverbindingsbout met scharnier voor tweezijdige montage

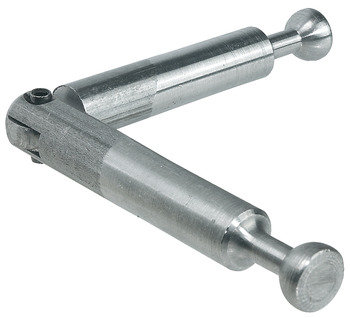

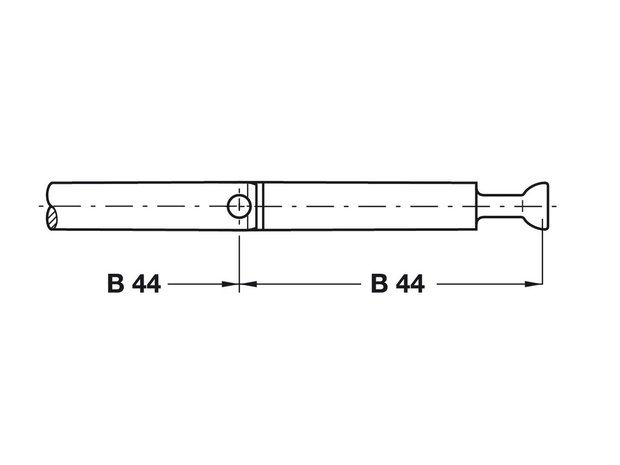

De Minifix verstekverbindingsbout is geschikt voor het stevig verbinden van twee houten panelen en wordt per 100 stuks verkocht. Deze verbindingsbout, gemaakt van verzinkt staal, is voorzien van een scharniermechanisme en is geschikt voor montage aan beide zijden. De versterkingsbout kan twee panelen in een hoek van 90° tot 180° met elkaar verbinden. De Minifix verstekverbindingsbout wordt aan beide kanten door middel van een Minifix huis vastgedraaid en vastgehouden. De verstekverbindingsbout heeft een boormaat van 44 mm, met een aanbevolen boorgatdiameter van 7 mm. Dit betekent dat de afstand van het scharnierpunt tot de kop 44 mm is en dat het boorgat een diameter van 7 mm dient te hebben. Gebruik hiervoor de houtspiraalboor 7 mm. Door de juiste maten aan te houden, zorgt deze corpusverbinder voor een stabiele en stevige verbinding, zelfs bij herhaaldelijk los- en vastdraaien. Met deze eigenschappen is de Minifix verstekverbindingsbout een uitstekende keuze voor meubelmontage en andere toepassingen waarbij een sterke hoekverbinding gewenst is.


Verstekverbindingsbout en Minifix-huis: de juiste afmetingen

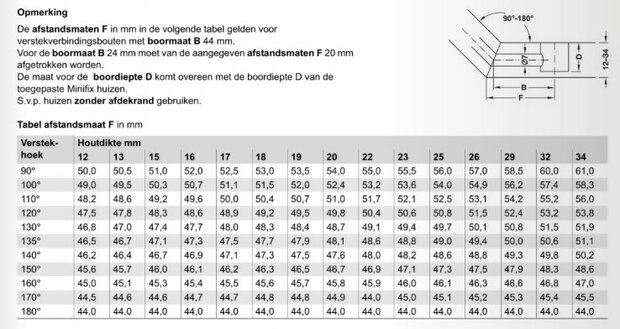

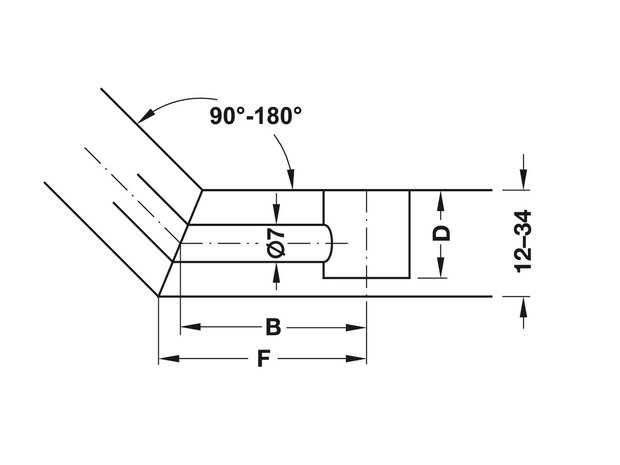

Belangrijk om te weten is dat de afstandsmaten (maat F) voor de verstekverbindingsbout met boormaat (maat B) 44 mm afhankelijk zijn van de gekozen paneeldikte. Bekijk voor de geschikte maten de tabel in de afbeeldingen. Voor een boormaat van 24 mm moet er 20 mm worden afgetrokken van de aangegeven afstandsmaten. De boordiepte (maat D) van deze verbinding hangt af van het gekozen Minifix-huis. Gebruik een Minifix huis zonder afdekrand voor een optimale verbinding.
